單螺旋壓榨機主要部件結構

更新時間：2021-11-26

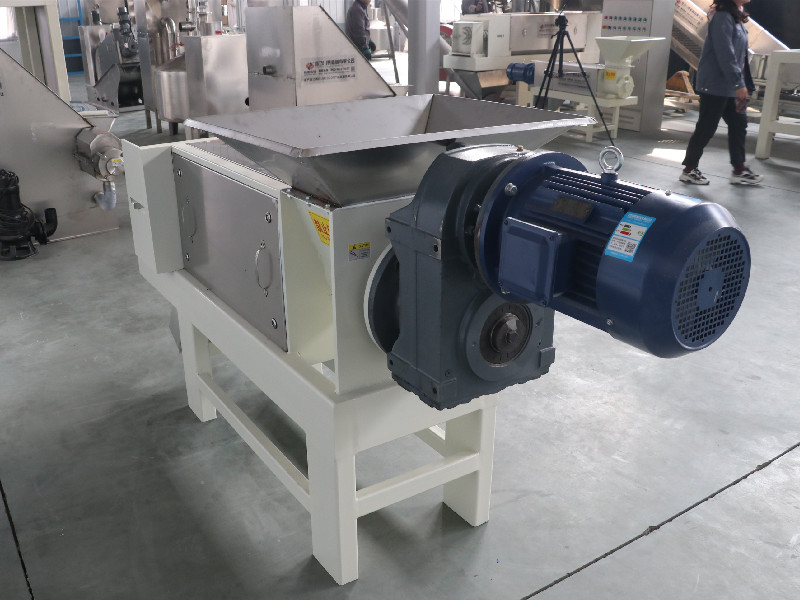

單螺旋壓榨機

螺旋壓榨機結構的組成：

主要包括進料倉、壓榨螺旋、螺旋管、排渣管和驅動設備。

螺旋壓榨機的應用范圍和原理：

螺旋壓榨機是一種脫水設備，具有匹配的應用領域：造紙制漿、食品、皮革制品、紡織品、生活濕垃圾等領域的固液分離。

螺旋壓榨機的原理：

當物料從料倉進入螺旋管時，按壓榨螺旋進行擠壓成型和干燥。物料擠壓的水分根據濾網聚集在接水槽中，由排水管排出，而擠壓成型和干燥的物料根據清渣管排出。

螺旋壓榨機可以區分區域和主要特點：

在區域規劃中，螺旋壓榨機可分為排水管道區、進料區、螺旋運輸區和進料區四個部分。

1.由于采用螺旋軸擠壓，與物料接觸總面積小，滑動摩擦力小，可以合理提高壓榨機的擠壓成型率，防止堵塞和繞線等問題。

2.螺旋壓榨機在材料上，選用不銹鋼板材料，因此其抗壓強度高，耐腐蝕性好，使用壽命長。

3.壓榨機的驅動設備采用軸裝立即驅動的方法，因此機械設備運行穩定，能耗低。此外，除其出入口外，其它為密封結構，因此在應用中可以**清洗衛生。

4.在螺旋壓榨機出入口設置彈黃隔板，可以調節擠壓工作壓力，從而控制機械設備的脫干率。

螺旋壓榨機主要部件結構說明：

1.螺旋軸的螺旋采用不等距、不等深的結構，由軸和葉片焊接而成。葉片沿著帶階梯的軸表面形成連續的螺旋曲面。兩個螺旋軸的葉片分別是左右旋轉，從螺距和螺旋槽深度逐漸從進料端縮小到出料端，導致螺旋軸內向移動時紙漿不斷被擠壓，黑液不斷從紙漿中分離。

2.篩鼓、篩板篩鼓采用對開式，分為篩蓋和篩座、鑄鋼骨架結構。篩蓋與篩座兩半止口定位相結合，用螺栓固定在機座上，以支撐擠壓過程中壓榨機的篩板正常脫水。篩鼓和篩板的電焊結合是對開結構。篩板孔直徑為1.8-3毫米，弧形外側的每個孔都是平的，以便與紙漿中的黑液更好地通過孔。螺旋葉片外徑與篩板之間的間隙為3毫米。

3.傳動系統通過電磁調速電機通過三角膠帶傳動到減速器和聯軸器，帶動左螺旋軸轉動，而右螺旋通過左螺旋軸端齒輪嚙合從動，轉速相等，方向相反。同時，左螺旋軸葉片應位于右螺旋軸距離之間，以保持平穩運行。之間，以保持平穩運行。
